聯軸器的裝配要求和找正方法
時間:21-04-16
行業新聞
聯軸器的裝配要求和找正方法
時間:21-04-16
|

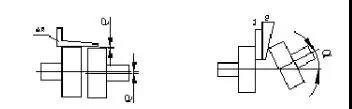

聯軸器裝配的要求 聯軸器總體分剛性和撓性兩類。對剛性聯軸器，要求被連接的兩側軸同軸度和回轉精度高，而且軸向不能發生抵觸干涉，裝配前檢查配合尺寸是否恰當，盡量采用壓入而非敲擊裝配單側部件，然后再連接到一起；對撓性聯軸器，允許有較大的誤差（包括軸偏心、角度、軸向位置），但是必須確保在所選定聯軸器補償能力范圍內。 找正的方法 聯軸器找正時，主要測量同軸度（徑向位移或徑向間隙）和平行度（角向位移或軸向間隙），根據測量時所用工具不同有兩種方法。 1、利用直角尺測量聯軸器的同軸度（徑向位移），利用平面規和楔形間隙規來測量聯軸器的平行度（角向位移），這種方法簡單，應用比較廣泛，但精度不高，一般用于低速或中速等要求不太高的運行設備上。如圖示：
2、直接用百分表、塞尺、中心卡測量聯軸器的同軸度和平行度。調整的方法：通常是在垂直方向加減主動機（電機）支腳下面的墊片或在水平方向移動主動機位置的方法來實現。 |
